15.2.4 Разборка и сборка тормозного механизма переднего колеса

15.2.3. Разборка и сборка тормозного механизма переднего колеса

Разборку и сборку тормозного механизма можно самостоятельно проводить только в том случае, если имеется необходимый опыт работы с деталями гидравлической тормозной системы и при условии, что есть в наличии комплект для ремонта тормозного механизма. Разборку тормозного механизма переднего колеса проводите в следующем порядке:

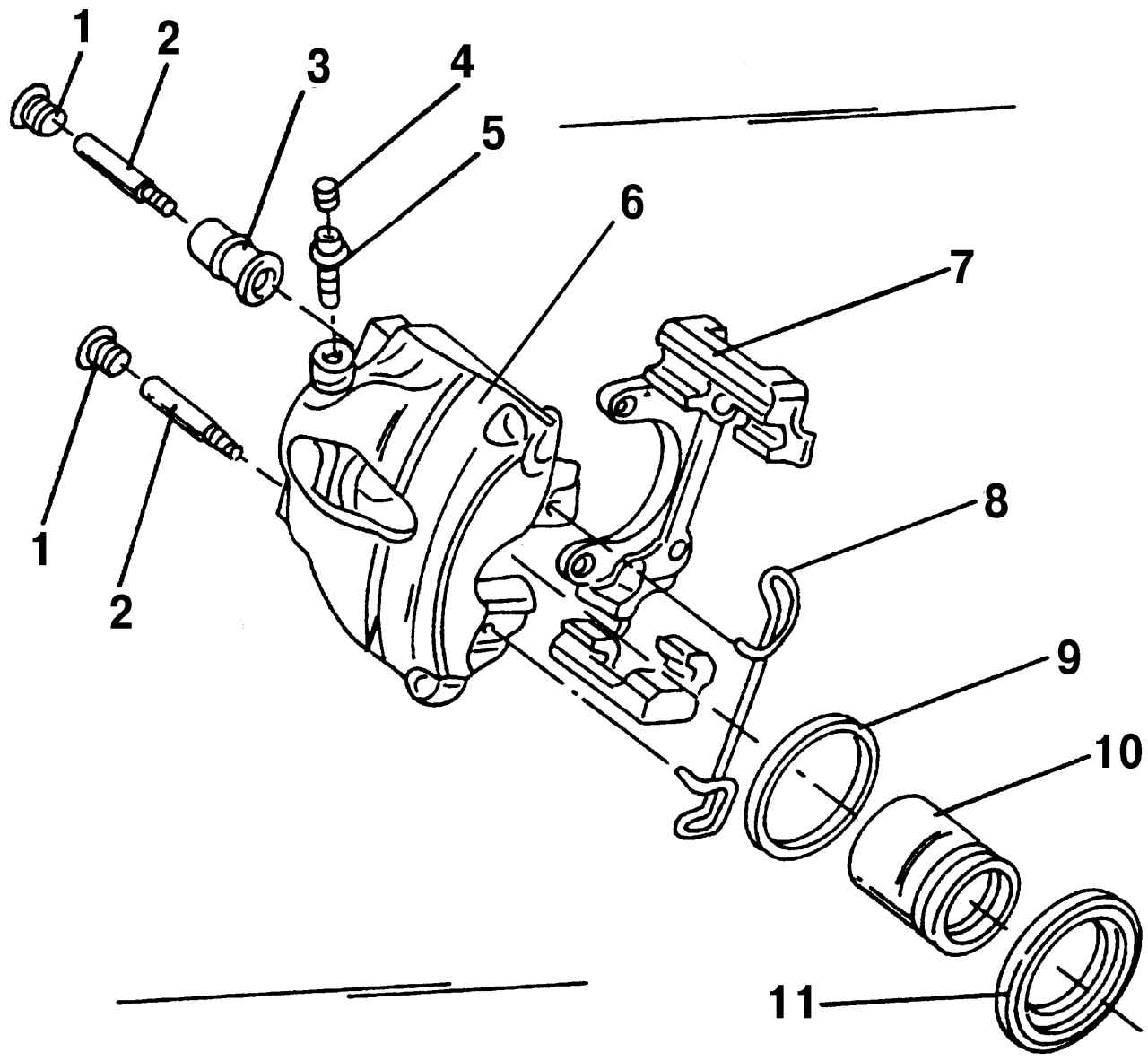

Рис. 317. Детали тормозного механизма: 1 — резиновый защитный колпачок; 2 — направляющий палец, 25 Н·м; 3 — резиновая втулка скольжения; 4 — пылезащитный колпак; 5 — штуцер для прокачки привода тормоза; 6 — тормозной цилиндр в сборе с суппортом; 7 — скоба (направляющая колодок); 8 — пружинный хомут; 9 — уплотнительное кольцо цилиндра; 10 — поршень; 11 — пылезащитное кольцо

- зажмите цилиндр 6 (рис. 317) в тисках; - при помощи отвертки снимите пылезащитное кольцо 11 с поршня;

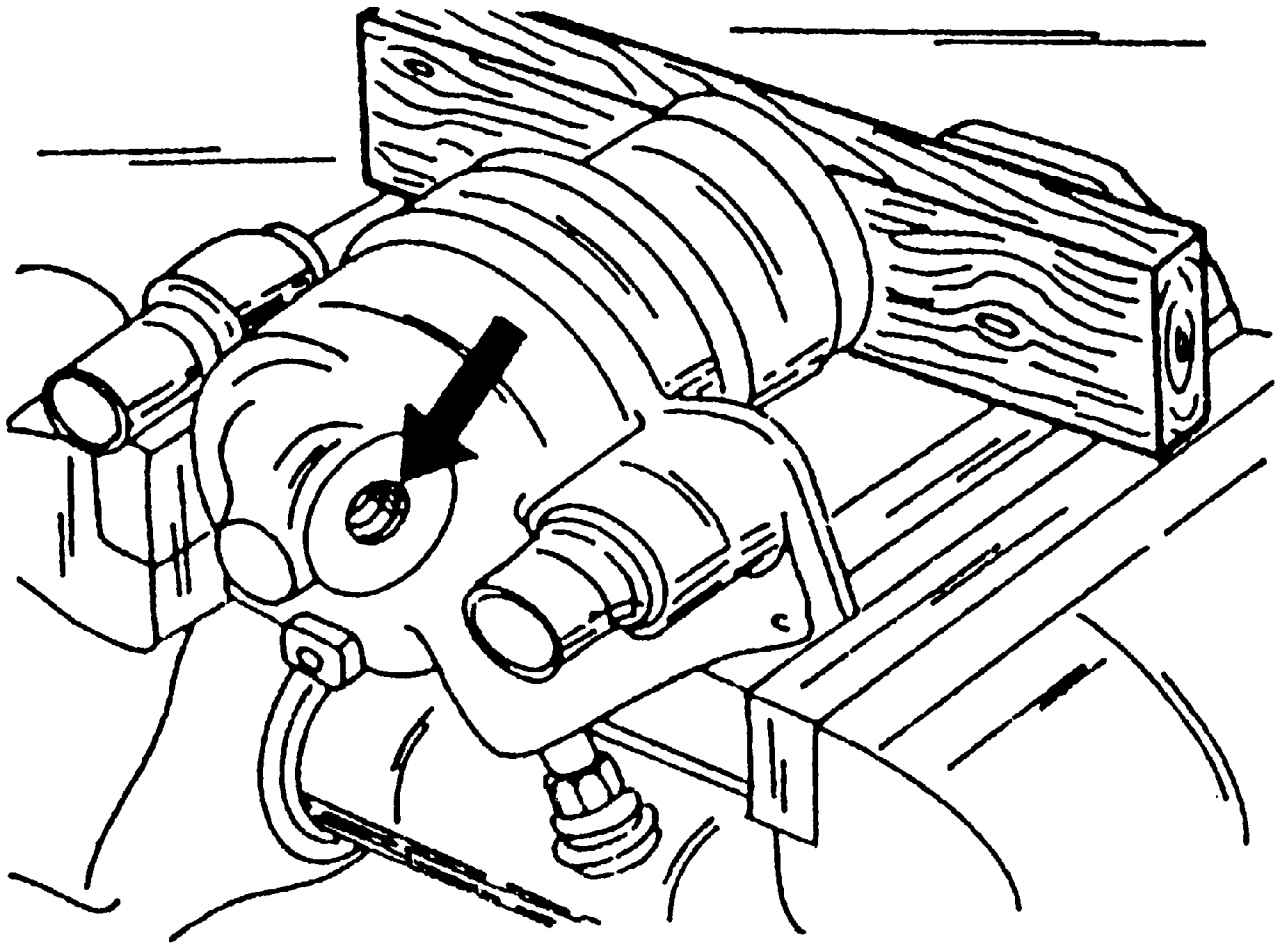

Рис. 318. Выталкивание воздухом поршня из тормозного цилиндра

- установите под поршень деревянную накладку (рис. 318), чтобы не повредить поршень о поверхность суппорта при его выталкивании; - аккуратно нагнетая струю сжатого воздуха через впускное отверстие для жидкости (см. рис. 318, показано стрелкой), вытолкните поршень из цилиндра;

Рис. 319. Снятие уплотнительного кольца тормозного цилиндра

- осторожно отверткой (рис. 319) извлеките уплотнительное кольцо 9 (см. рис. 317) из тормозного цилиндра. Не повредите при этом отверстие цилиндра; - тщательно очистите все детали и если цилиндр и поршень находятся в хорошем состоянии, то используйте ремонтный комплект при сборке. Рекомендуется уплотнительное кольцо 9 (см. рис. 317) цилиндра и пылезащитное кольцо 11 заменять новыми. Обязательно проследите, чтобы ремонтный комплект соответствовал году выпуска. Сборку тормозного механизма переднего колеса проводите в порядке, обратном разборке, при этом: - установите новое уплотнительное кольцо 9, предварительно смазав его тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку или смазку «Дитор»; - наденьте пылезащитное кольцо 11 внешней рабочей кромкой на поршень;

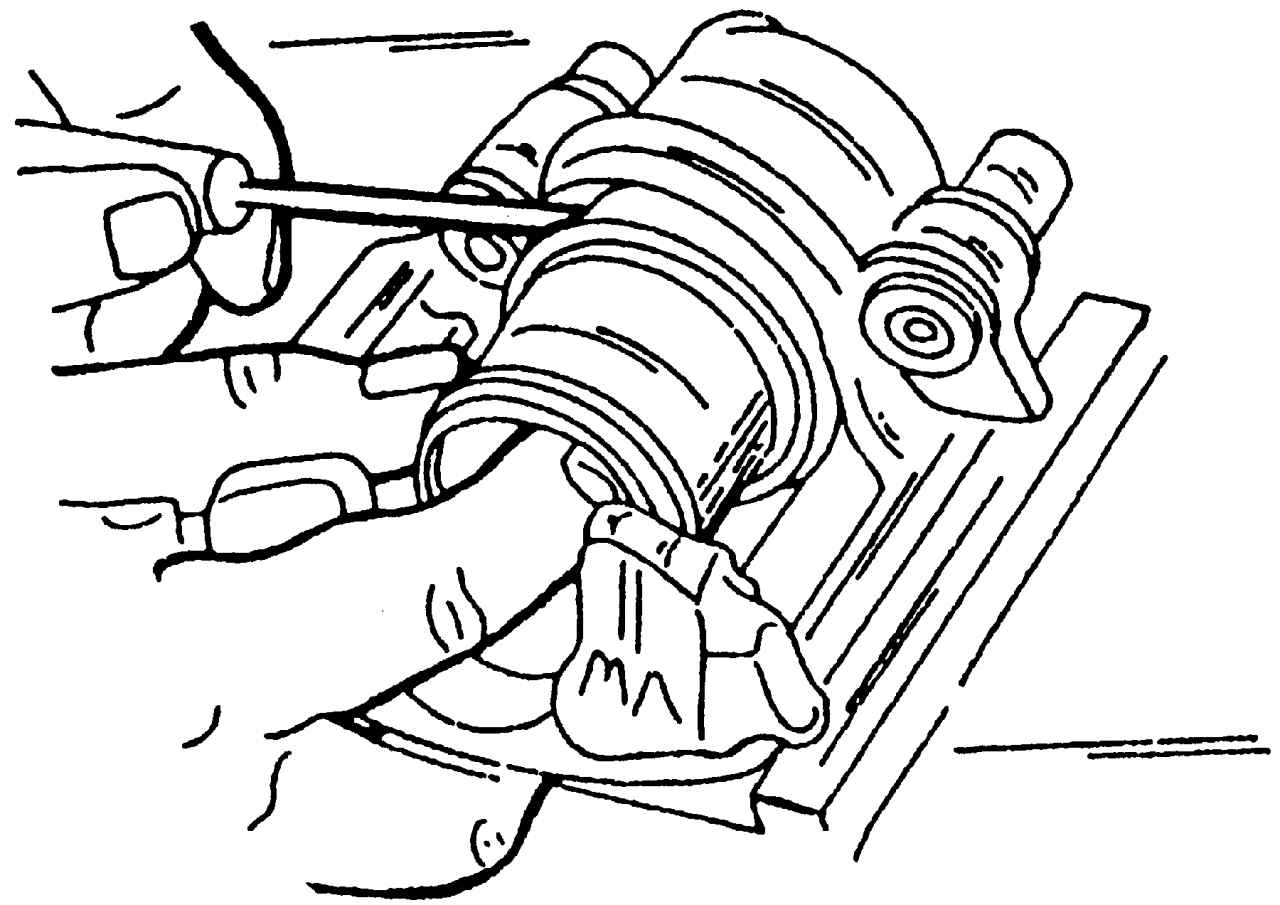

Рис. 320. Установка пылезащитного кольца

- медленно вдавливая поршень в цилиндр, при помощи отвертки, осторожно вставьте внутреннюю рабочую кромку пылезащитного кольца в канавку (рис. 320) цилиндра (цилиндр при этом должен быть зажат в тисках);

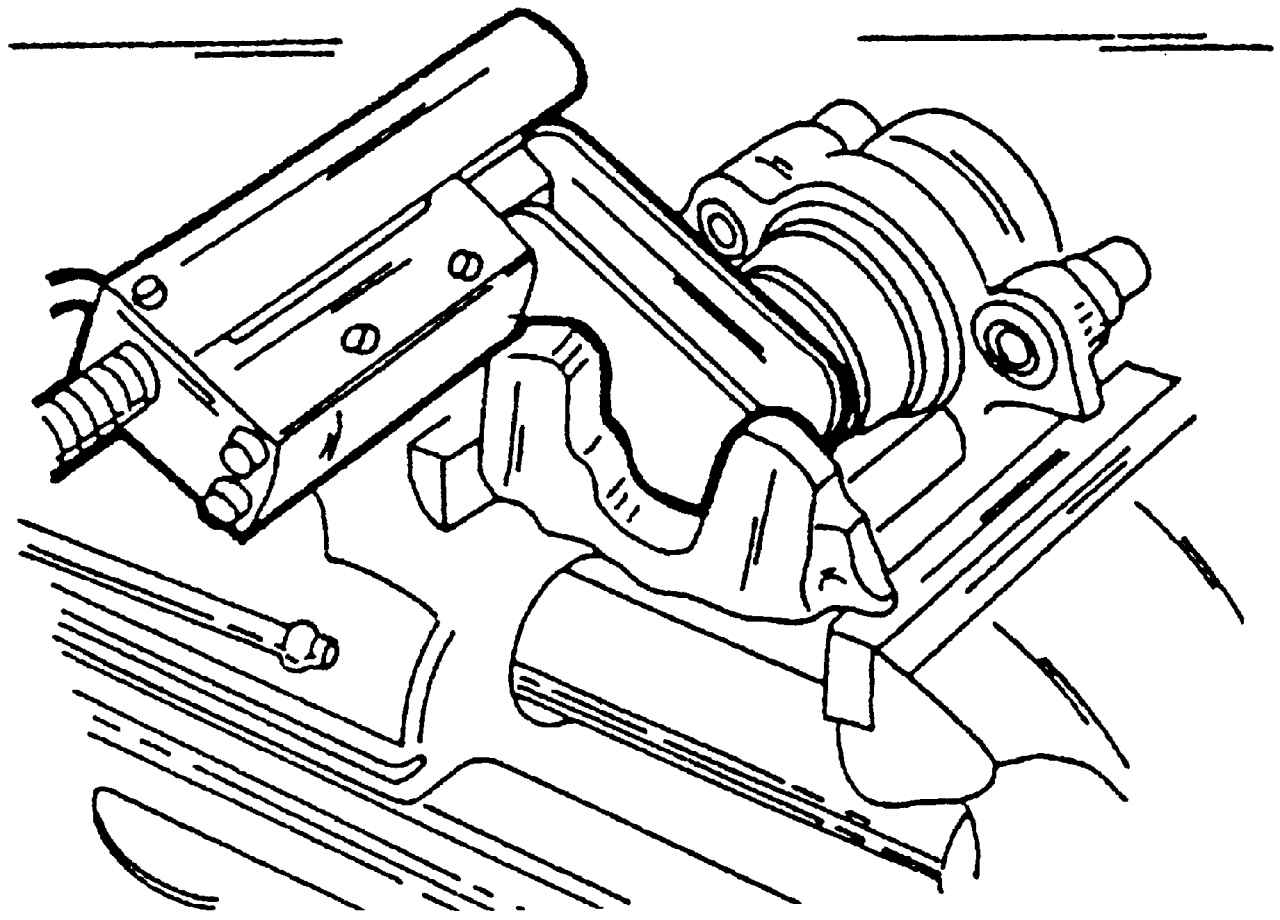

Рис. 321. Вдавливание поршня в тормозной цилиндр при помощи струбцины

- при помощи струбцины медленно вдавите поршень в тормозной цилиндр (рис. 321). При этом внешняя рабочая кромка пылезащитного кольца войдет в канавку поршня, как только окажется напротив него; - удалите воздух из тормозного цилиндра. Для чего наденьте на штуцер для прокачки шланг, а его конец наденьте на наполненный тормозной жидкостью шприц. Заполняйте цилиндр тормозной жидкостью до тех пор, пока она не начнет выходить через соединение тормозного шланга; - после сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.
