Автомобиль Volkswagen Sharan (Фольксваген Шаран)Все автомобили » Volkswagen Sharan (Фольксваген Шаран) . 15.3.4 Разборка и сборка тормозного механизма заднего колеса15.3.3. Разборка и сборка тормозного механизма заднего колеса

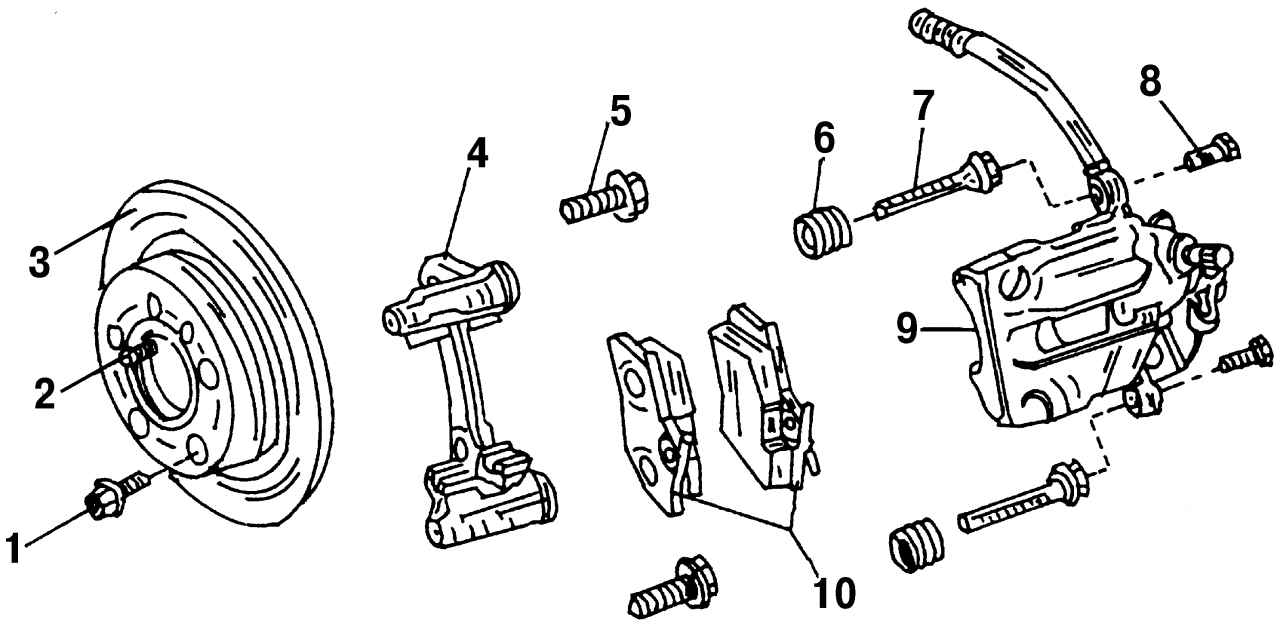

Конструкция тормозного механизма заднего колеса показана на (рис. 324). Разборку тормозного механизма проводите в следующем порядке: - поставьте заднюю часть автомобиля на опору и снимите задние колеса; - снимите автомобиль со стояночного тормоза. Отсоедините трос стояночного тормоза от тормозного суппорта; - снимите тормозные колодки; - если необходимо, то снимите тормозной шланг с колесного цилиндра; - зажмите цилиндр в сборе с суппортом в тисках. Отверните держатель троса стояночного тормоза; - при помощи специального ключа VW3272 выверните поршень из тормозного цилиндра;

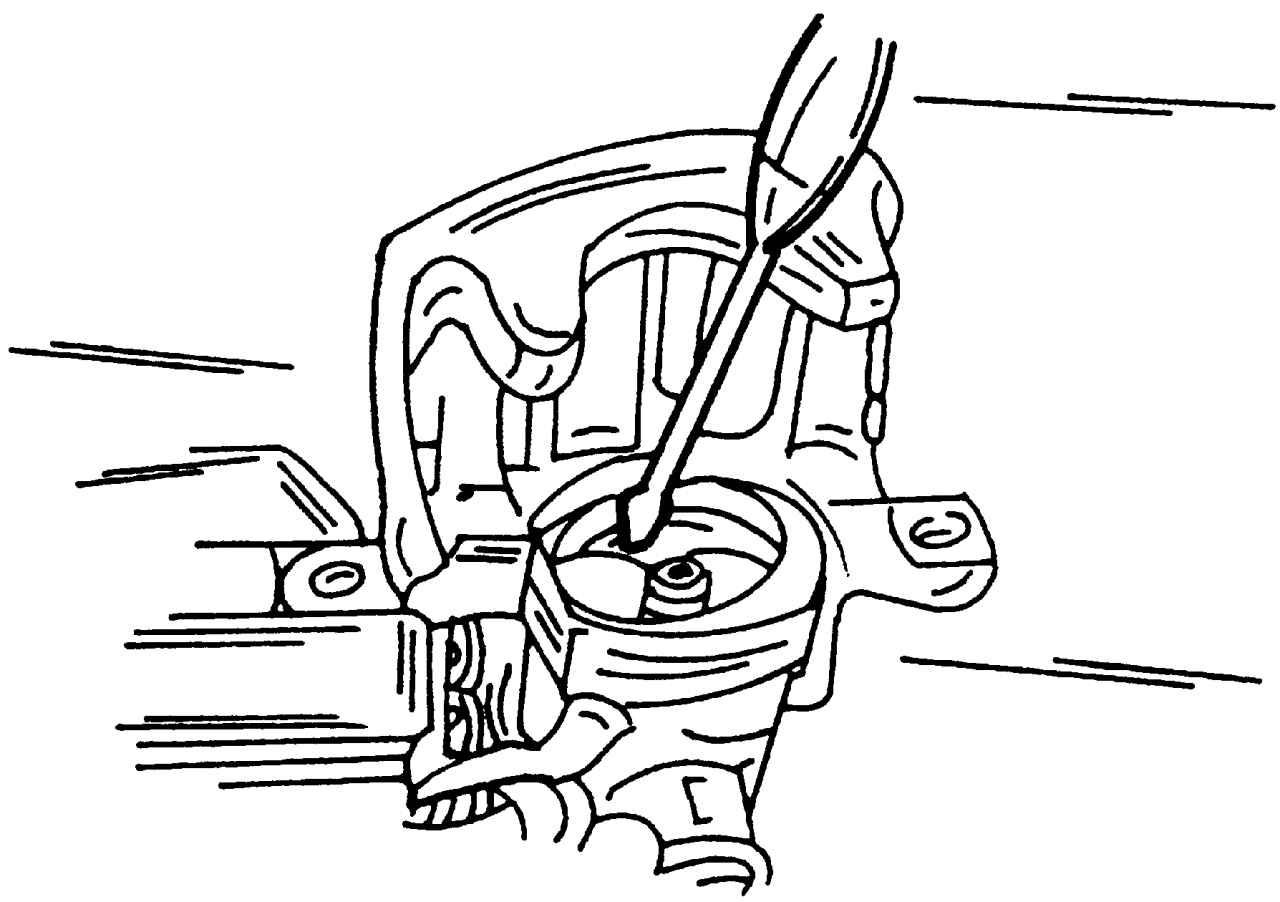

- осторожно отверткой (рис. 325) извлеките уплотнительное кольцо из корпуса тормозного цилиндра. Не повредите при этом отверстие цилиндра; - тщательно очистите и проверьте состояние всех деталей тормозного механизма. Если цилиндр и поршень находятся в хорошем состоянии, то используйте ремонтный комплект при сборке. Рекомендуется уплотнительное кольцо цилиндра и пылезащитное кольцо заменять новыми. Обязательно проследите, чтобы ремонтный комплект соответствовал году выпуска. Сборку тормозного механизма заднего колеса проводите в порядке, обратном разборке, при этом: - установите новое уплотнительное кольцо в канавку цилиндра, предварительно смазав его тормозной жидкостью; - нанесите графитовую смазку или смазку «Дитор» на поверхность поршня; - наденьте пылезащитное кольцо внешней рабочей кромкой на поршень и вставьте поршень в отверстие цилиндра;
- при помощи отвертки осторожно вдавите внутреннюю рабочую кромку пылезащитного кольца в канавку цилиндра (рис. 326); - при помощи специального ключа VW3272 или стальной полоски, вверните поршень в тормозной цилиндр. Во время ввертывания равномерно давите на поршень. При этом внешняя рабочая кромка пылезащитного кольца войдет в канавку поршня, как только окажется напротив него; - нанесите на штуцер для прокачки привода тормоза смазку и заверните его; - удалите воздух из тормозного цилиндра. Для чего наденьте на штуцер для прокачки шланг, а его конец наденьте на наполненный тормозной жидкостью шприц. Заполняйте цилиндр тормозной жидкостью до тех пор, пока она не начнет выходить через соединение тормозного шланга; - после сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода. |
