18.2.2 Снятие и установка

18.2.1. Снятие и установка


Вид масляного картера и разобранного масляного насоса Рис. 452. Вид масляного картера и разобранного масляного насоса: 1 — направляющая пластина; 2 — маслоприемная труба; 3 — болт маслоприемной трубы, 10 Н·м; 4 — уплотнительное кольцо, 10 Н·м; 5 — корпус масляного насоса; 6 — шестерни масляного насоса; 7 — крышка масляных насосов с редукционным клапаном; 8 — короткий болт крышки, 10 Н·м; 9 — длинный болт крышки, 25 Н·м; 10 — масляный картер; 11 — уплотнительное кольцо (всегда заменяйте на новое); 12 — пробка сливного отверстия, 30 Н·м; 13 — болт крепления масляного картера, 25 Н·м




Способ крепления масляного насоса показан на рис. 452. При снятии действуйте следующим образом: - снимите масляный картер (подраздел 18.1); - отверните болты крепления корпуса масляного насоса; - вытяните насос вниз таким образом, чтобы вал вышел из зацепления, и после этого вытащите его полностью; - снимите с верхней части двигателя вакуумный насос и извлеките его по направлению вверх, так как он должен быть снят при установке насоса; Установка насоса осуществляется в последовательности, обратной процессу снятия, однако при этом следует соблюдать следующие рекомендации:

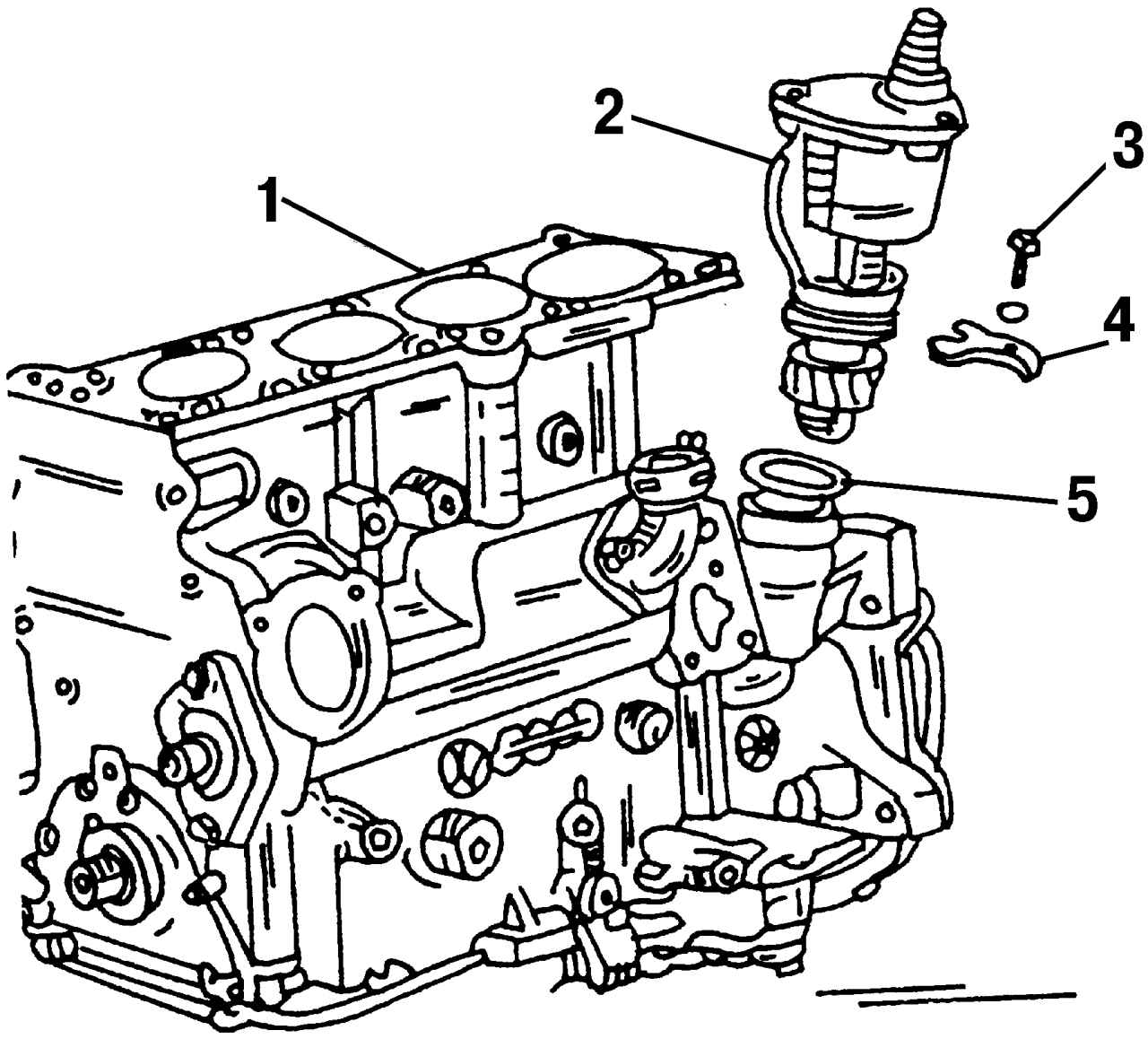

Расположение вакуумного насоса усилителя тормозной системы на блоке цилиндров Рис. 453. Расположение вакуумного насоса усилителя тормозной системы на блоке цилиндров: 1 — блок цилиндров; 2 — вакуумный насос; 3 — болт, 25 Н·м; 4 — зажимная плита; 5 — уплотнительное кольцо




- установите вакуумный насос. Он монтируется вместе с уплотнительным кольцом, которое замените на новое. Вставьте прижимную плиту в желобок вала и затяните болт моментом 20 Н·м. На рис. 453 показан способ крепления вакуумного насоса; - вставьте приводной вал масляного насоса снизу через двигатель во внутреннюю часть приводного механизма вакуумного насоса и прижмите на масляный насос без прокладки к картеру; - затяните болты моментом 25 Н·м; - снова установите масляный картер и залейте в двигатель масло.
