2.4.6 Сборка поршней и шатунов

2.4.5. Сборка поршней и шатунов

Чтобы правильно собрать шатун с поршнем и установить его в двигателе в надлежащем положении, воспользуйтесь ранее нанесенной маркировкой. Если была произведена замена поршней, то проверьте, чтобы все поршни относились к одинаковому типу. При сборке поршня и шатуна соблюдайте следующие рекомендации:

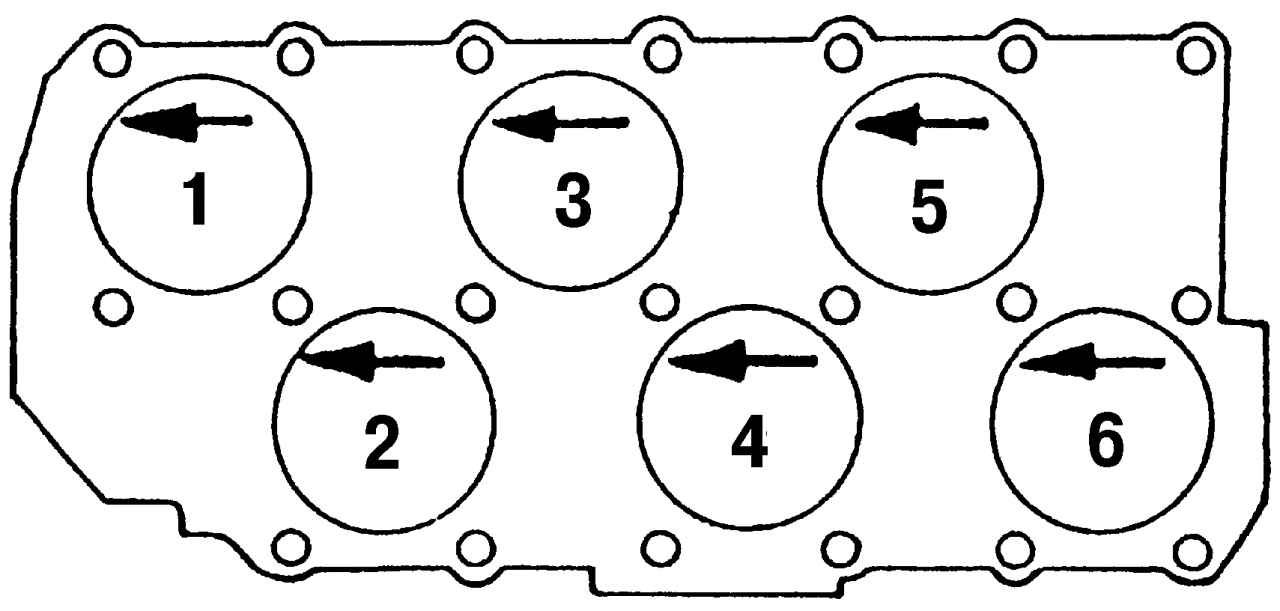

Рис. 54. Маркировка днища поршней перед их снятием

- стрелка на днище поршня (либо нарисованная, либо выбитая, если поршень новый) должна указывать в направлении передней части двигателя (см. рис. 54);

Рис. 56. Сборка шатуна и крышки подшипника шатуна. Стрелками показаны выступы

- литые выступы на шатуне и крышке шатуна (см. рис. 56) должны указывать в направлении звездочки коленчатого вала двигателя;

Рис. 55. Маркировка шатуна и крышки подшипника шатуна

- маркировка номера цилиндра (см. рис. 55) должна быть одинаковой для шатуна и крышки шатуна. Сборку поршней и шатунов проводите в следующем порядке: - нагрейте поршень до температуры 60° C (для этого положите их в горячую воду) и подберите оправку, которая входит внутрь поршневого пальца; - нагрейте шатун; - от руки с помощью оправки вставьте поршневой палец в нагретый поршень и шатун;

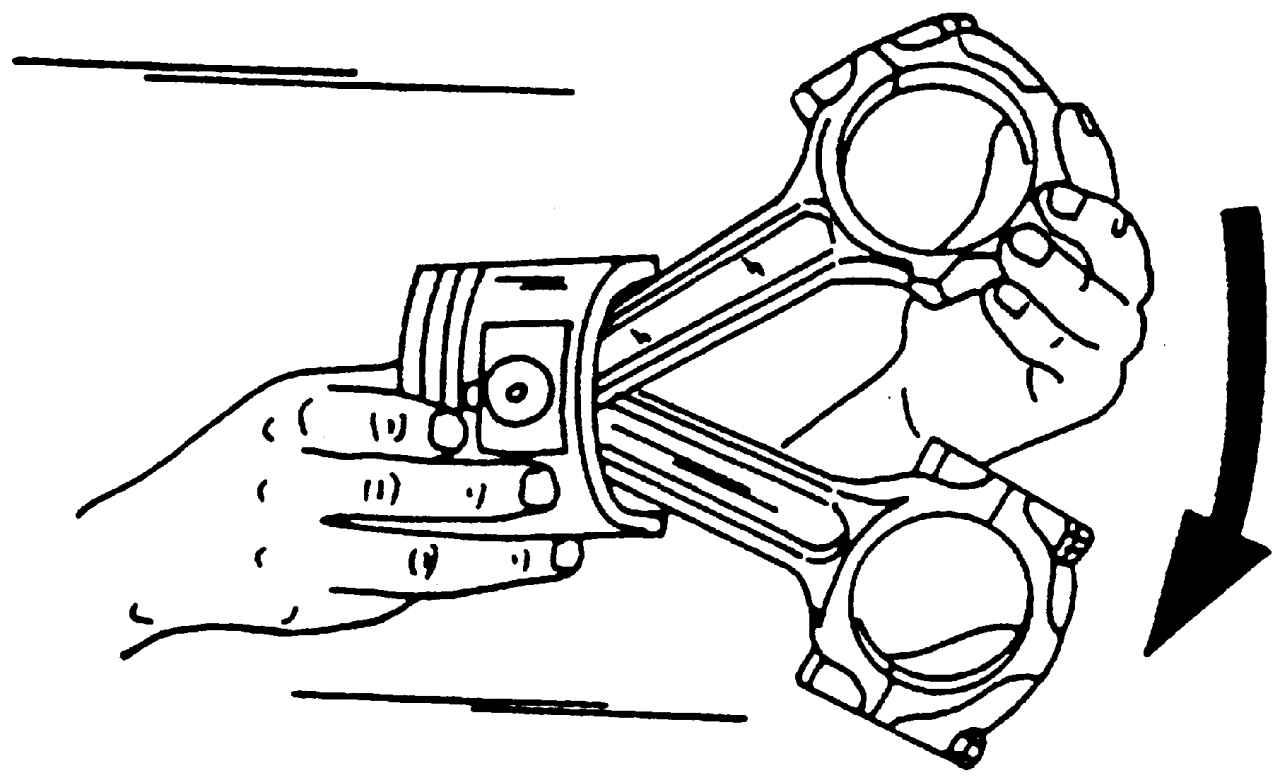

Рис. 65. Проверка легкости хода шатуна

- проверьте, что шатун после сборки свободно перемещается вперед назад (рис. 65); - смажьте моторным маслом канавки на поршне и поршневые кольца и с помощью съемника (см. рис. 65) установите поршневые кольца в канавки. Если на кольце нанесена метка «Oben» или «Тор», то кольцо устанавливайте меткой вверх (к днищу поршня).
