4.2.3 Ремонт масляного насоса

4.2.2. Ремонт масляного насоса

Рис. 166. Система смазки 2,0-литрового двигателя: 1 — прокладка, замените на новую; 2 — крышка маслоналивной горловины; 3 — щуп для проверки уровня масла; 4 — направляющая трубка щупа для проверки уровня масла; 5 — переключатель давления масла на 25 кПа; 6 — переключатель давления масла на 180 кПа; 7 — обратный клапан, 5 Н·м; 8 — заглушки; 9 — гайка, 25 Н·м; 10 — основание масляного фильтра; 11 — O-образное уплотнительное кольцо, всегда на замену; 12 — масляный радиатор; 13 — масляный фильтр; 14 — шестерня масляного насоса; 15 — крышка масляного насоса с редукционным клапаном; 16 — болт, 10 Н·м; 17 — болт, 20 Н·м; 18 — болт крепления масляного картера; 19 — уплотнительное кольцо, замените; 20 — пробка отверстия для слива масла; 21 — масляный поддон; 22 — прокладка, замените на новую; 23 — маслоприемник; 24 — масляный направляющий щиток; 25 — прокладка, замените на новую

Рис. 170. Масляный насос в разобранном состоянии (VR6): 1 — болт, всегда на замену; 2 — патрубок маслоприемника; 3 — прокладка, всегда на замену; 4 — болт, 10 Н·м; 5 — O-образное уплотнительное кольцо, всегда на замену; 6 — приводной вал насоса; 7 — корпус масляного насоса; 8 — болт с внутренним шестигранником, 25 Н·м; 9 — шестерни масляного насоса; 10 — крышка масляного насоса с редукционным клапаном; 11 — заслонка редукционного клапана; 12 — пружина; 13 — завинчивающаяся заглушка редукционного клапана, 40 Н·м

Рис. 171. Замер бокового зазора между зубьями шестерен масляного насоса

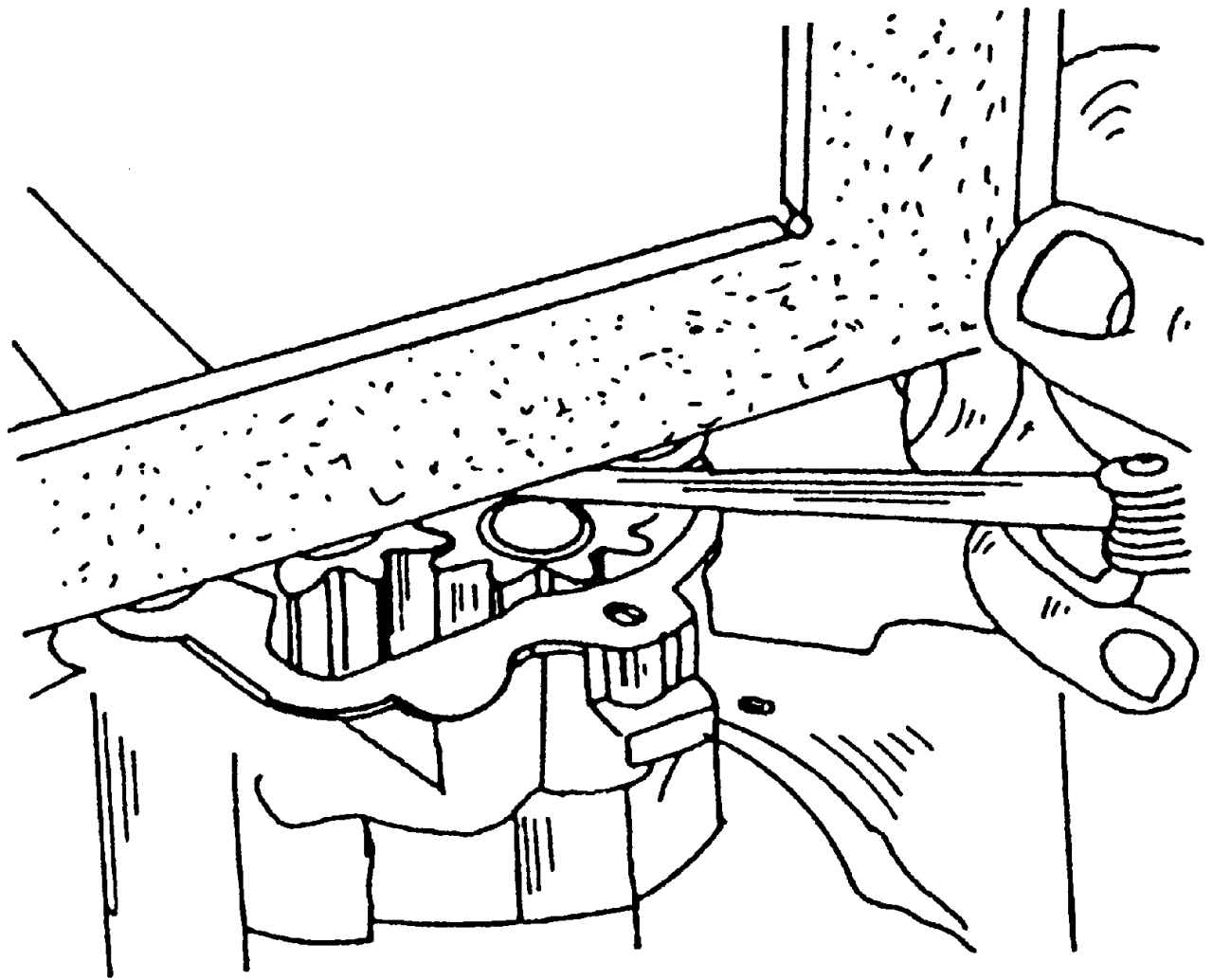

Рис. 172. Замер осевых зазоров шестерен масляного насоса
