12.3.4 Регулировка натяжения клинового ремня насоса гидроусилителя рулевого управления

12.3.3. Регулировка натяжения клинового ремня насоса гидроусилителя рулевого управления

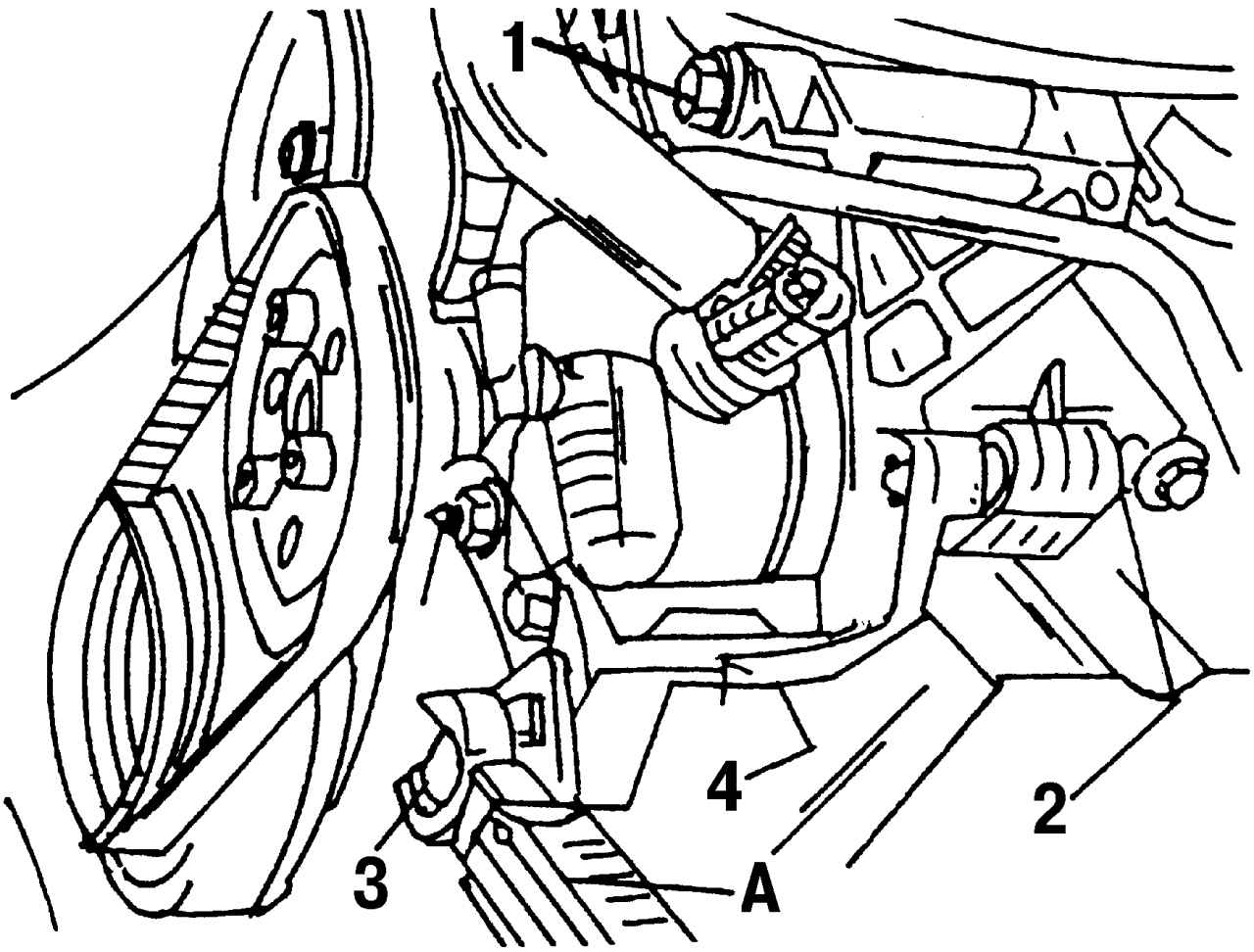

Регулировка натяжения приводного ремня насоса гидроусилителя на четырехцилиндровом двигателе Рис. 270. Регулировка натяжения приводного ремня насоса гидроусилителя на четырехцилиндровом двигателе: 1 и 4 — гайки; 2 — болт; 3 — стопорный болт; A — специальный инструмент (1410 и 1410/2)




Если надавить пальцем в центре ремня, то приводной ремень должен продавливаться примерно на 5 мм. Для регулировки натяжения ремня четырехцилиндрового двигателя используется специальный инструмент — насадка на динамометрический ключ (рис. 270). При отсутствии специального инструмента, используйте торцовую головку (22 мм) с динамометрическим ключом. Установите переднюю часть автомобиля на опоры: - ослабьте гайки 1 и 4 (см. рис. 270);

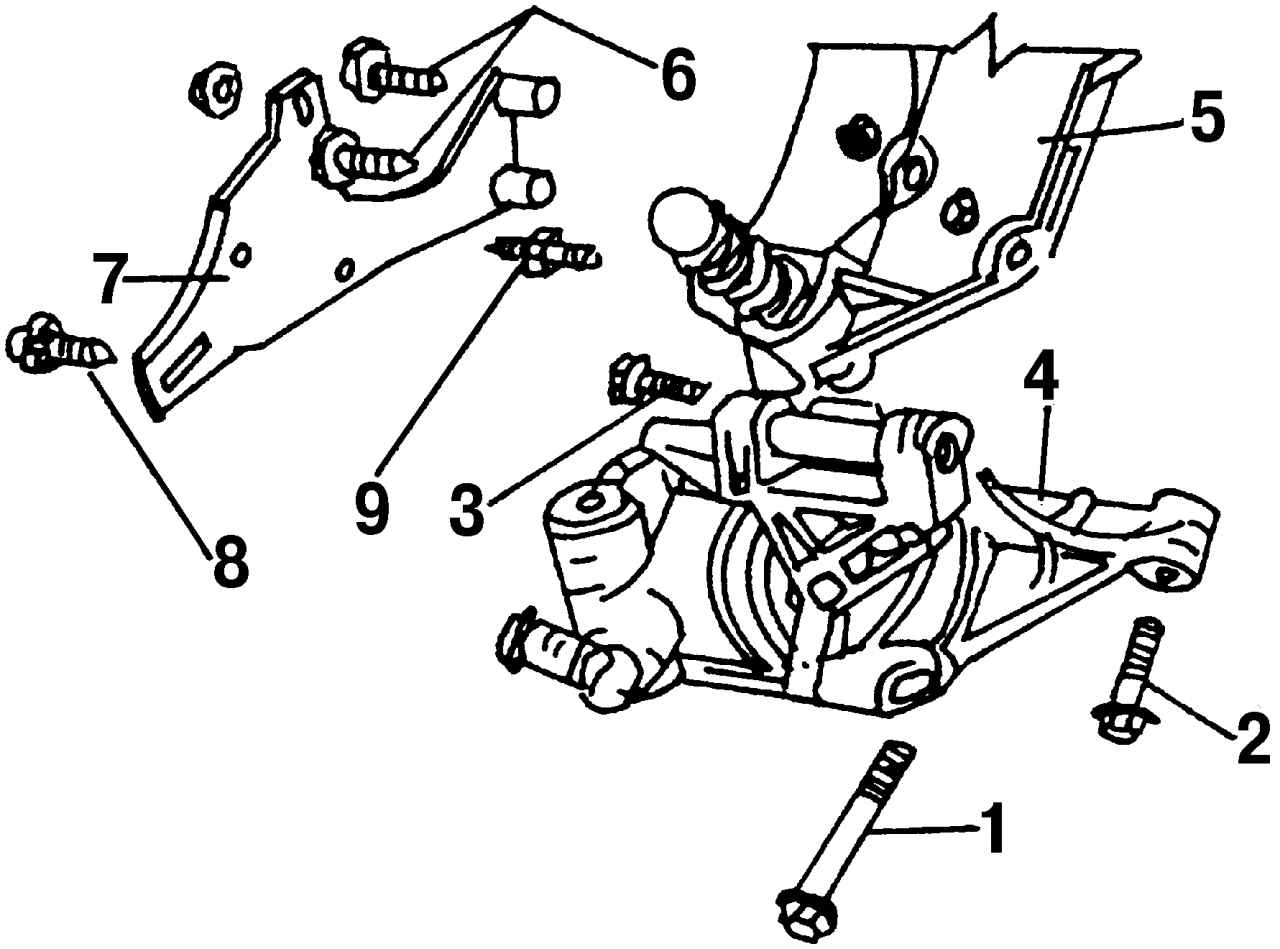

Кронштейн насоса гидроусилителя рулевого управления Рис. 271. Кронштейн насоса гидроусилителя рулевого управления: 1 — болт, 25 Н·м; 2 — болт, 25 Н·м; 3 — болт, 25 Н·м; 4 — скоба подвески насоса; 5 — кронштейн подвески; 6 — болт, 25 Н·м; 7 — регулировочная скоба; 8 — регулировочный болт; 9 — штифт (только на бензиновом двигателе)




- ослабьте стопорный болт 3 регулировочного болта натяжения приводного ремня (на рис. 271 под номером 8); - затяните гайку 3 моментом затяжки 4 Н·м, если ремень не новый. Для нового клинового ремня момент затяжки должен составлять 7 Н·м. Удерживая гайку в этом положении, затяните стопорный болт моментом 25 Н·м;
Примечание Если у вас нет динамометрического ключа, то затяните гайку таким образом, чтобы ремень продавливался примерно на 5 мм. Удерживая гайку в этом положении, затяните стопорный болт.

- затяните болт 1 моментом 45 Н·м, болты 2 и 4 моментом 25 Н·м; - совершите пробную поездку на автомобиле и проверьте натяжение клинового ремня еще раз.
