19.3.2 Снятие и установка

19.3.1. Снятие и установка

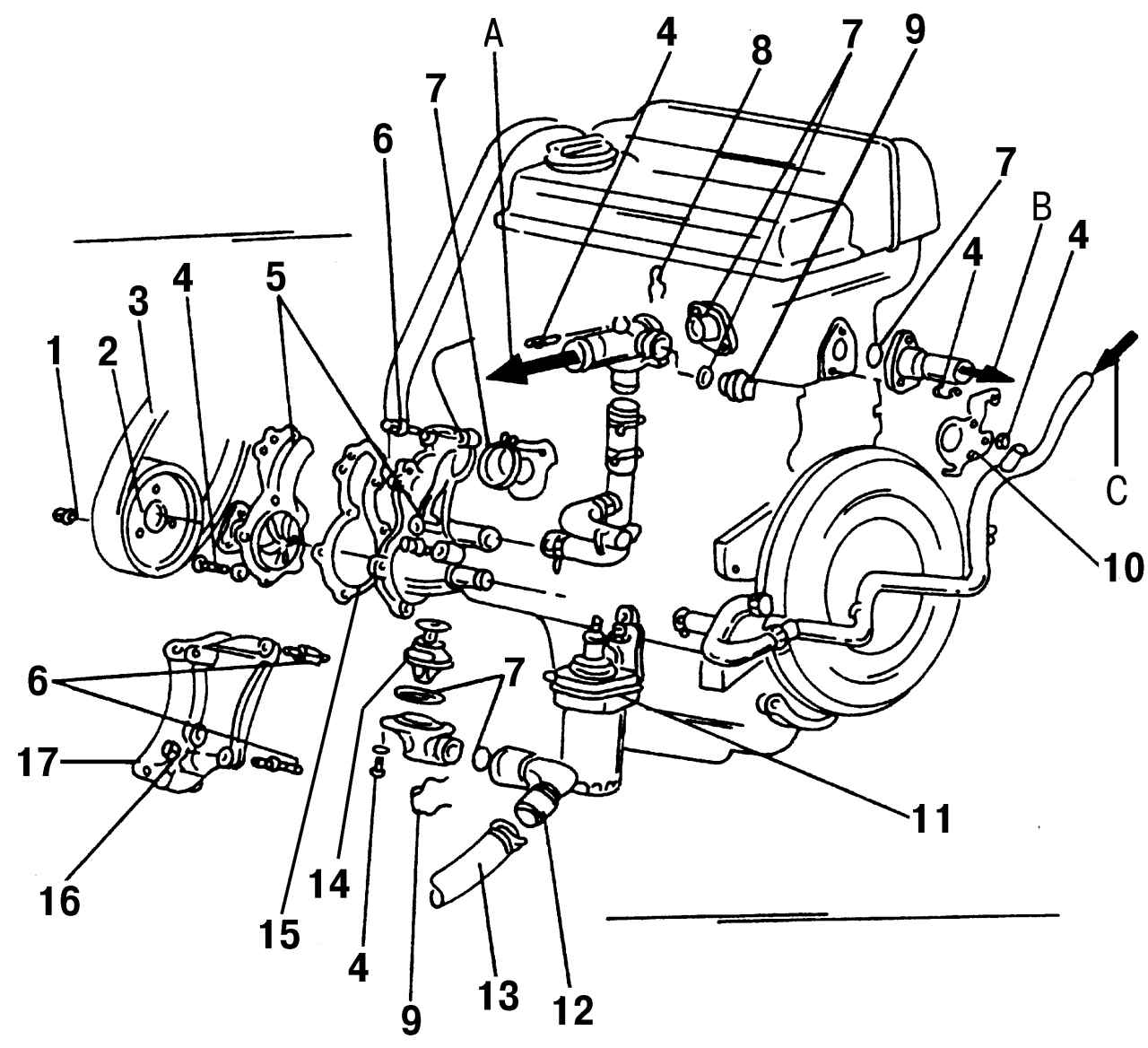

Рис. 467. Элементы системы охлаждения, расположенные на двигателе: 1 — болт, 20 Н·м; 2 — шкив; 3 — поликлиновой ремень; 4 — болт, 10 Н·м; 5 — насос охлаждающей жидкости; 6 — болт, 20 Н·м + 90°; 7 — уплотнительное кольцо; 8 — хомут; 9 — датчик температуры; 10 — держатель; 11 — масляный радиатор; 12 — соединительный элемент; 13 — шланг к нижней части радиатора; 14 — термостат; 15 — прокладка (заменяйте всегда); 16 — гайка, 30 Н·м; 17 — кронштейн; А — к радиатору; В — к радиатору отопителя; С — от радиатора отопителя

Рис. 468. Насос охлаждающей жидкости: 1 — болт, 20 Н·м; 2 — насос охлаждающей жидкости; 3 — болт, 10 Н·м; 4 — болт, 10 Н·м; 5 — датчик температуры охлаждающей жидкости, 7 Н·м; 6 — термостат; 7 — болт, 10 Н·м; A — присоединено к головке блока цилиндров; B — к теплообменнику; C — к радиатору отопителя; D — от радиатора
