Автомобиль Volkswagen Sharan (Фольксваген Шаран)Все автомобили » Volkswagen Sharan (Фольксваген Шаран) . 11.1.3 На автомобиле с автоматической коробкой передач11.1.2. На автомобиле с автоматической коробкой передачСнятие производится аналогично описанному: после того, как наружу будет отогнут поворотный кулак, отверните болты фланца вала на коробке передач. Снятие правого приводного вала

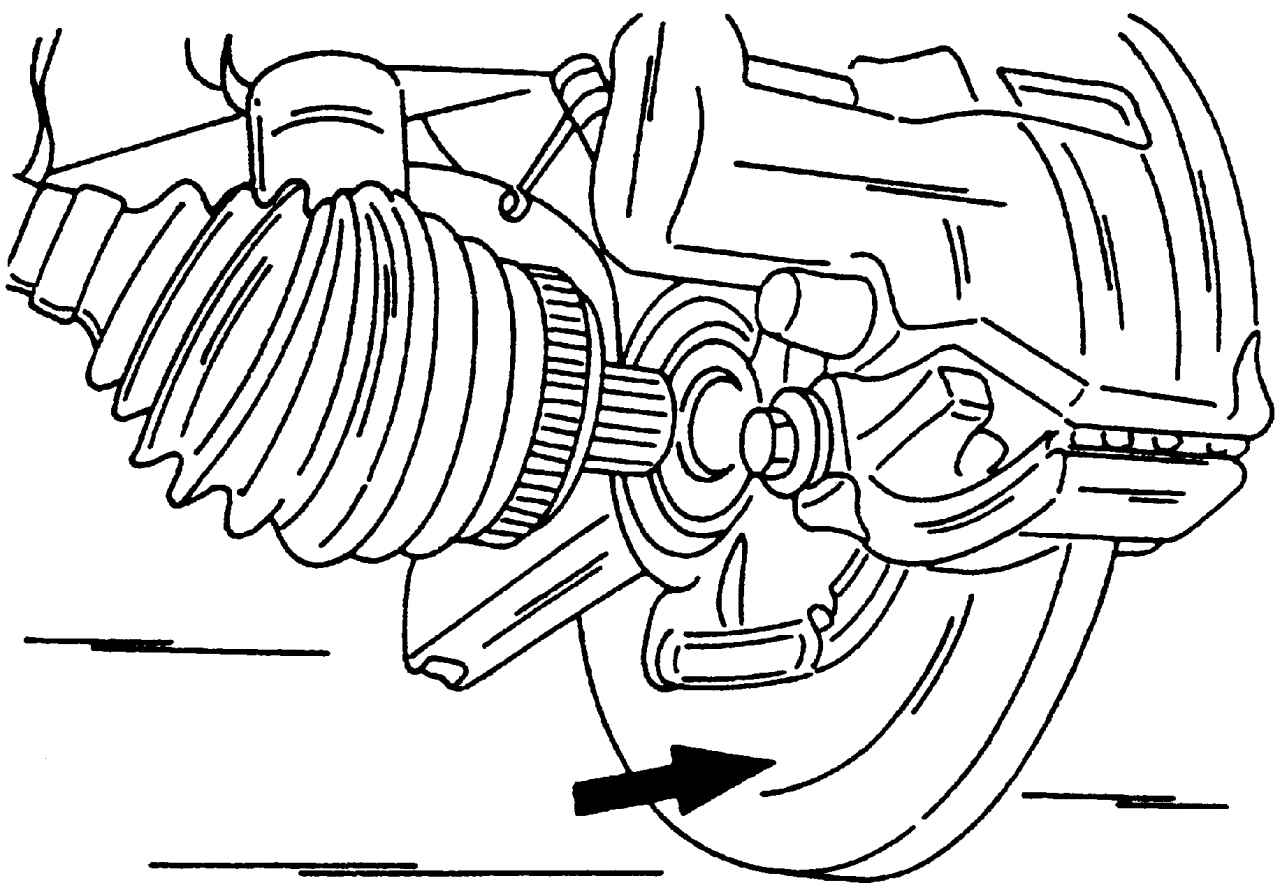

Следуйте приведенным указаниям до тех пор, пока конец вала не будет извлечен из подшипника колеса (см. рис. 260);
- отверните оба болта среднего подшипника (см. рис. 247) и полностью выньте приводной вал из коробки передач. После снятия приводного вала автомобиль нельзя перемещать, так как в противном случае можно повредить подшипник колеса. Если автомобиль все же требуется передвинуть, то установите старый ШРУС вместо вала и затяните болт его крепления моментом 50 Н·м. Установка приводного вала осуществляется в последовательности, обратной процессу снятия, при этом: - замените стопорное кольцо на конце приводного вала. Установка левого приводного вала

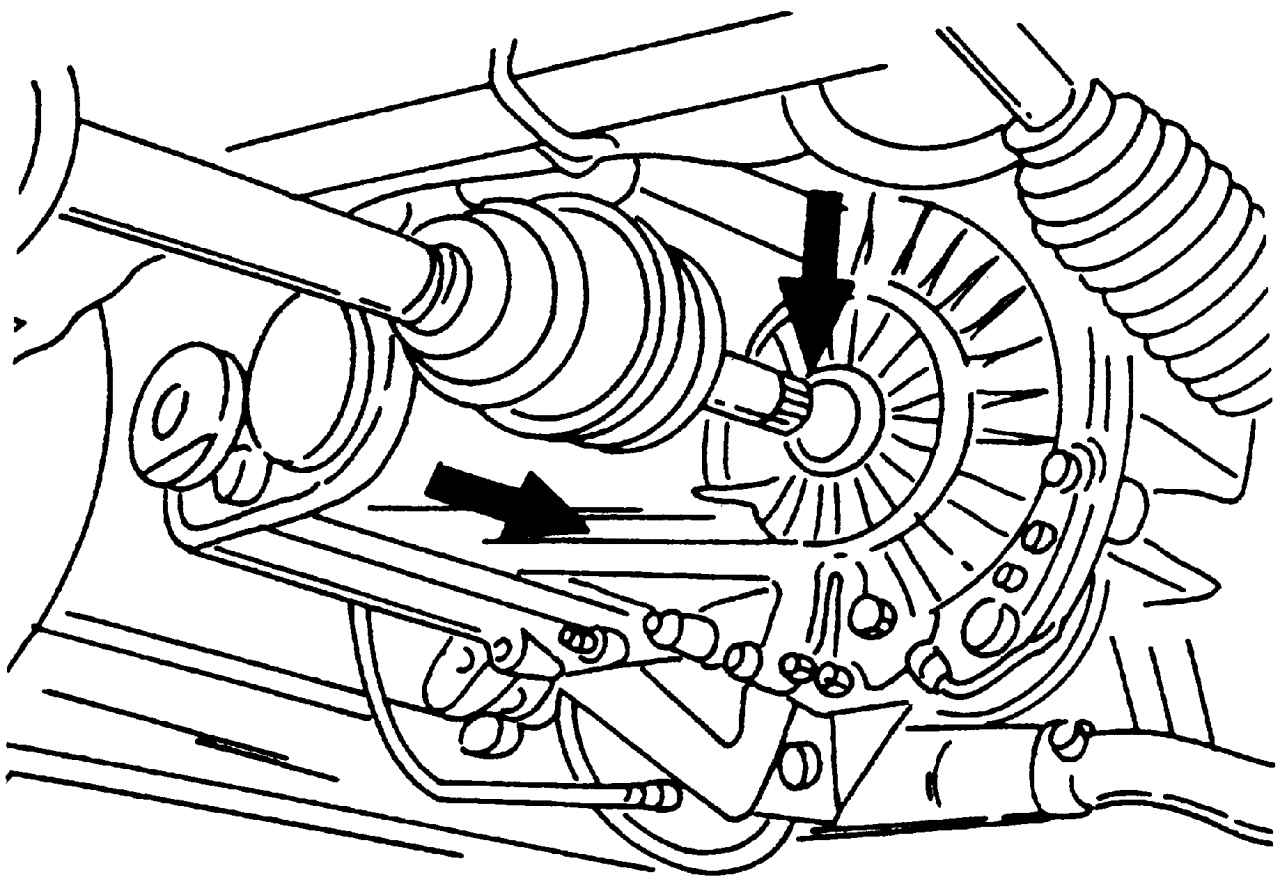

На автомобиле с автоматической коробкой передач вставьте внутренний шарнир левого приводного вала в шлиц шестерни дифференциала (рис. 261). Пластмассовым или резиновым молотком вбейте внутренний шарнир до упора. Не повредите при этом уплотнительное кольцо. Чтобы установить левый приводной вал, сделайте следующее: - тщательно очистите шлицы приводного вала и внутренней стороны ступицы колеса от смазки; - вставьте внешний конец приводного вала в подшипник колеса в последовательности, обратной показанной на рис. 260; - заверните новый болт с буртиком и шайбой в конец приводного вала и затяните моментом не менее 50 Н·м; - установите все снятые части передней подвески колеса. Моменты затяжки соединений указаны в конце книги; - установите колесо, опустите автомобиль на колеса и затяните гайку моментом 150 Н·м, а из конечного положения, уже без динамометрического ключа, проверните ее еще на четверть оборота (90°). Затяните болты крепления колеса моментом 140 Н·м; - проверьте уровень трансмиссионного масла и при необходимости долейте его. Установка правого приводного вала Вставьте приводной вал в коробку передач. Не повредите при этом уплотнительное кольцо, расположенное в картере коробки передач; - установите промежуточный подшипник приводного вала к блоку цилиндров (см. рис. 247); - вставьте внешний конец приводного вала в шлиц подшипника колеса и установите новый болт с шайбой; - остальные операции проводятся аналогично установке левого приводного вала. На автомобиле с автоматической коробкой передач Присоедините внутренний шарнир приводного вала к фланцу вала коробки передач. Затяните болты моментом 80 Н·м; - вбейте внутренний шарнир вала до упора и затяните болты промежуточного подшипника; - вставьте внешний шарнир вала в шлиц подшипника колеса и заверните новый болт с буртиком и шайбой и моментом 50 Н·м; - остальные работы проводятся аналогично установке левого приводного вала. |
