Автомобиль Volkswagen Sharan (Фольксваген Шаран)Все автомобили » Volkswagen Sharan (Фольксваген Шаран) . 17.5.6 Установка поршней и шатунов17.5.5. Установка поршней и шатуновЕсли были сняты форсунки охлаждения поршня, то снова установите их и затяните болты моментом 10 Н·м. Обильно смажьте отверстия цилиндров. Выложите все шатуны в соответствии с номерами цилиндров. Литые выступы на шатуне и крышке шатуна должны быть направлены в сторону промежуточного вала.
Выложите все поршни в соответствии с порядком их установки (см. рис. 422). Распределите замки поршневых колец по поверхности цилиндра, так чтобы они были расположены относительно друг друга под углом в 120°.
Наденьте оправку для установки поршня с кольцами в цилиндр на область расположения поршневых колец (рис. 431) и вдавите поршневые кольца в пазы поршня. Проверьте, чтобы поршневые кольца полностью вошли в свои пазы. Если у вас нет специальной оправки, то вы можете воспользоваться тонкой металлической полоской, которую оберните вокруг поршневых колец и сожмите таким образом, чтобы кольца зашли в пазы на поршне. Проверните коленчатый вал таким образом, чтобы две шатунные шейки коленчатого вала оказались в НМТ. Вставьте шатун сверху в отверстие цилиндра. Для этого положите двигатель на бок таким образом, чтобы шатун мог быть направлен на коренную шейку, и при этом не были поцарапаны поверхность цилиндра и шейка шатуна. Вкладыш подшипника шатуна уже должен находиться в шатуне выступом в выемке. Вставьте поршни таким образом, чтобы кольца по очереди вошли в отверстия цилиндров и пятка шатуна села на шатунную шейку коленчатого вала. Вставьте второй вкладыш подшипника в крышку подшипника таким образом, чтобы вкладыш подшипника сел в паз крышки подшипника, и хорошо смажьте поверхности вкладышей. Прижмите крышку шатуна к шатуну и легко постучите по ней.
Смажьте маслом болты шатуна и резьбу шатунов.

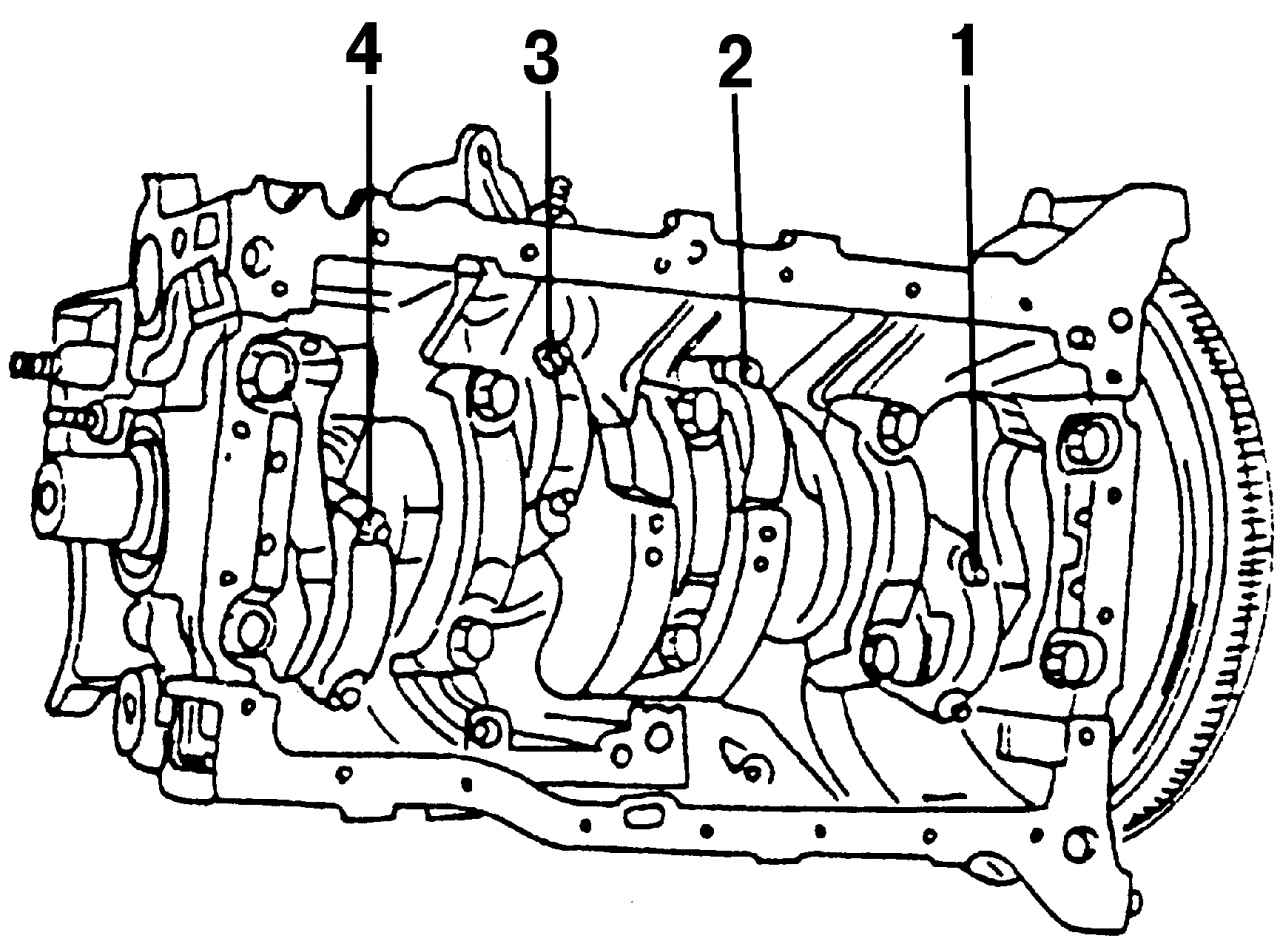

Затяжка болтов шатунных подшипников происходит по определенной схеме. Как уже было сказано болты всегда меняйте на новые. Попеременно затяните болты подшипника шатуна (рис. 432) моментом 30 Н·м и затем поверните их из конечного положения еще на 90° (на четверть оборота), не используя при этом динамометрический ключ.
После установки шатуна проверните коленчатый вал несколько раз, чтобы сразу убедиться в том, что он вращается легко, без заеданий. Проверьте маркировочные пометки всех шатунов еще раз и убедитесь в том, что поршни указывают в правильном направлении. Убедитесь также, что выемки для масляных форсунок расположены на правильной стороне.

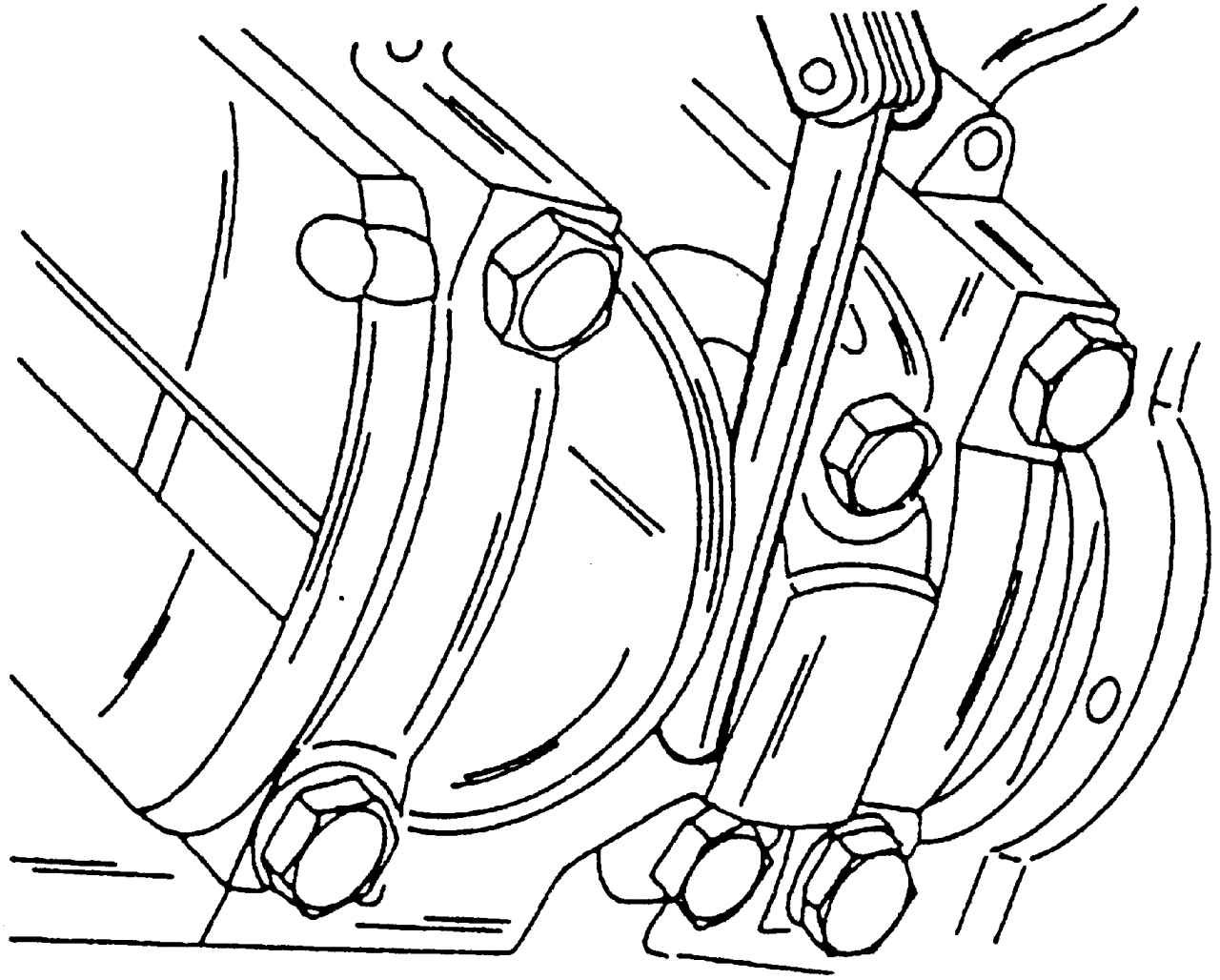

При помощи щупа измерьте зазор между боковыми плоскостями шатуна и поверхностью коленчатого вала (рис. 433) — осевой зазор подшипников шатуна не должен превышать 0,37 мм. |
