Автомобиль Volkswagen Sharan (Фольксваген Шаран)Все автомобили » Volkswagen Sharan (Фольксваген Шаран) . 3.6.7 Приводной шкив гидротрансформатора (для автомобилей с АКП)3.6.6. Приводной шкив гидротрансформатора (для автомобилей с АКП)

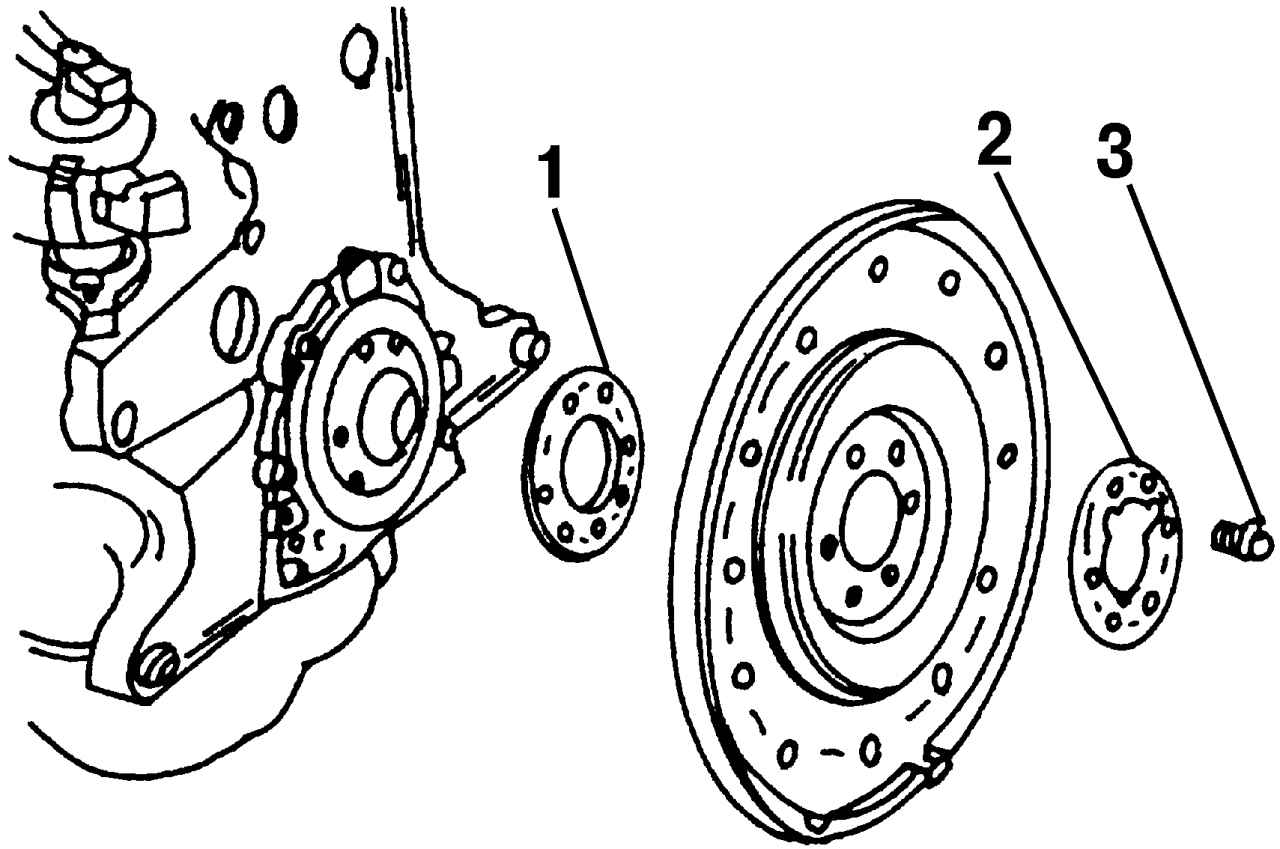

Приводной шкив гидротрансформатора АКП крепится шестью болтами 3 (рис. 147) к фланцу коленчатого вала. Между болтами крепления и приводным шкивом находится шайба усиления 2, которая имеет на внешней кромке скос и должна быть установлена этим скосом по направлению к приводному шкиву. Установку приводного шкива проводите следующим образом: - прикрепите приводной шкив вместе с шайбой усиления 2 к фланцу коленчатого вала шестью болтами крепления 3, которые следует завернуть от руки; - предварительно затяните болты крепления приводного шкива моментом 30 Н·м;
- измерьте штангенциркулем расстояние от блока цилиндров до приводного шкива (рис. 148). Полученная величина должна быть в пределах от 19,5 до 21,1 мм. Если это не так, то установите подкладную шайбу 1 (см. рис. 147); - затяните болты крепления моментом 60 Н·м, после чего доверните их еще на 90° (на четверть оборота). |
